종속성 분석 툴 제작

설계나 리팩토링 과정에서 AI에게 코드를 분석해 달라고 요청했더니 클래스를 도식화하여 종속성을 나타내 보여주었는데 이러한 툴이 있다면 참 편할 것 같다고 생각하여 툴을 제작하려 한다.

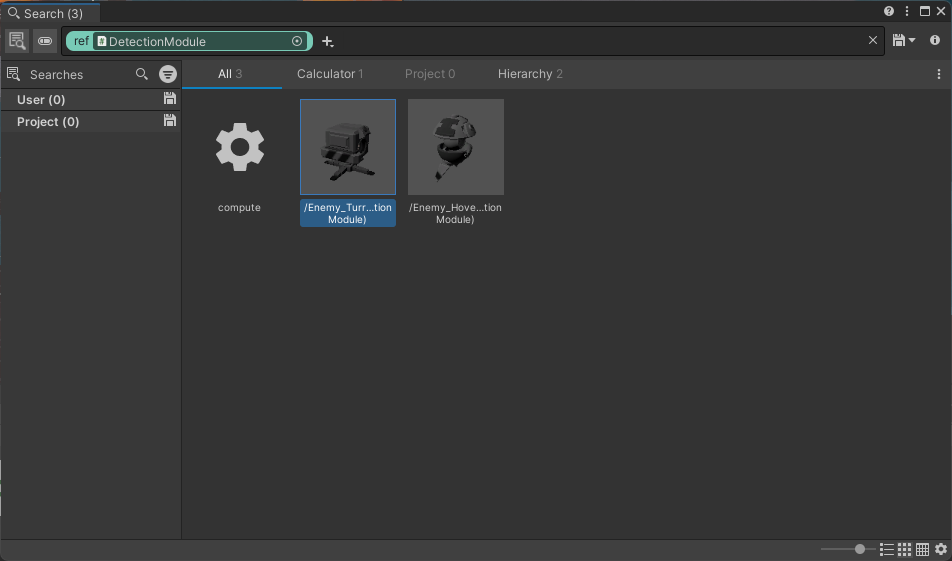

언리얼 엔진의 경우에는 참조 그래프를 그려주는 내장 툴이 있는데 유니티는 그래프는 아니고 다음과 같이만 표시를 해줬다.

이걸로 어느 정도 알 수 있지만 클래스 간의 참조 관계를 알 수 없다.

어디에 사용되는지 정도만 표시되는 것 같다.

그래서 간단하게 스크립트를 지정하면 종속성을 그래프로 표현해 주는 툴을 제작하려 한다.

필요 기능 정리

해당 툴에 필요한 기능을 간단하게 정리해보자.

에디터 윈도우
스크립트 선택
종속성 검사
그래프 그리기

에디터 윈도우

해당 툴은 에디터에서 구조를 편하게 확인하려는 목적이기 때문에 EditorWindow를 구현하면 좋을 것 같다.

우선, EditorWindow를 상속받으면 유니티 에디터 상에서 사용할 수 있는 창을 만들 수 있다.

EditorWindow에는 OnGUI라는 함수가 있고 이를 오버라이딩하여 원하는 방식으로 창을 구성할 수 있다.

public class DependencyGraphTool : EditorWindow
{
    [MenuItem("Tools/Dependency Graph")]
    public static void ShowWindow()
    {
        GetWindow<DependencyGraphTool>("Dependency Graph");
    }

    private void OnGUI()
    {
    }
}

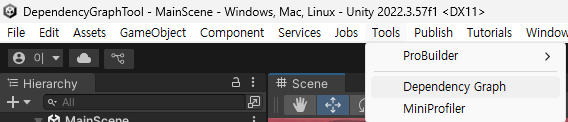

또한, MenuItem이라는 속성으로 에디터 툴바에 메뉴 아이템을 추가할 수 있다.

그러면 위와 같이 설정한 경로에 맞게 메뉴 아이템이 추가된다.

에디터 GUI 구성

이제 에디터 창의 layout을 구성해 보자.

설계한 툴의 모습은 위와 같다.

왼쪽 부분에는 에셋을 선택할 수 있는 부분과 버튼들을 배치하였다.

오른쪽 부분에는 실제로 그래프가 그려지는 패널이다.

이를 구성하기 위해서는 OnGUI함수에서 레이아웃을 설정하고 내용과 기능을 채워 넣으면 된다.

우선, 패널부터 그려보자.

private void OnGUI()
{
    mainRect = new Rect(panelPadding, panelPadding, position.width - panelPadding * 2, position.height - panelPadding * 2);

    GUILayout.BeginHorizontal();

    // 왼쪽 패널
    GUILayout.BeginVertical(GUILayout.Width(300));
    DrawControlPanel();
    GUILayout.EndVertical();

    // 오른쪽 패널
    GUILayout.BeginVertical();
    DrawGraphView();
    GUILayout.EndVertical();

    GUILayout.EndHorizontal();
}

GUILayout을 통해 레이아웃을 설정할 수 있다.

가로 뷰를 시작하고 왼쪽 패널과 오른쪽 패널을 그리게 하여 가로축으로 두 패널이 그려지도록 만들었다.

그럼 왼쪽 패널부터 그려보자.

우선 박스를 그려서 두 패널이 구분되면 좋겠어서 박스를 추가하였다.

private void DrawGraphView()
{
    rightPanelRect = new Rect( leftPanelRect.x + leftPanelWidth + panelSpacing, mainRect.y, mainRect.width - leftPanelWidth - panelSpacing, mainRect.height);
    GUI.Box(rightPanelRect, "");

    GUILayout.BeginArea(rightPanelRect);

    GUILayout.Label("오른쪽 패널", EditorStyles.boldLabel);

    GUILayout.EndArea();

}

private void DrawControlPanel()
{
    leftPanelRect = new Rect(mainRect.x, mainRect.y, leftPanelWidth, mainRect.height);
    GUI.Box(leftPanelRect, "");

    GUILayout.BeginArea(leftPanelRect);

    GUILayout.Label("왼쪽 패널", EditorStyles.boldLabel);

    GUILayout.EndArea();
}

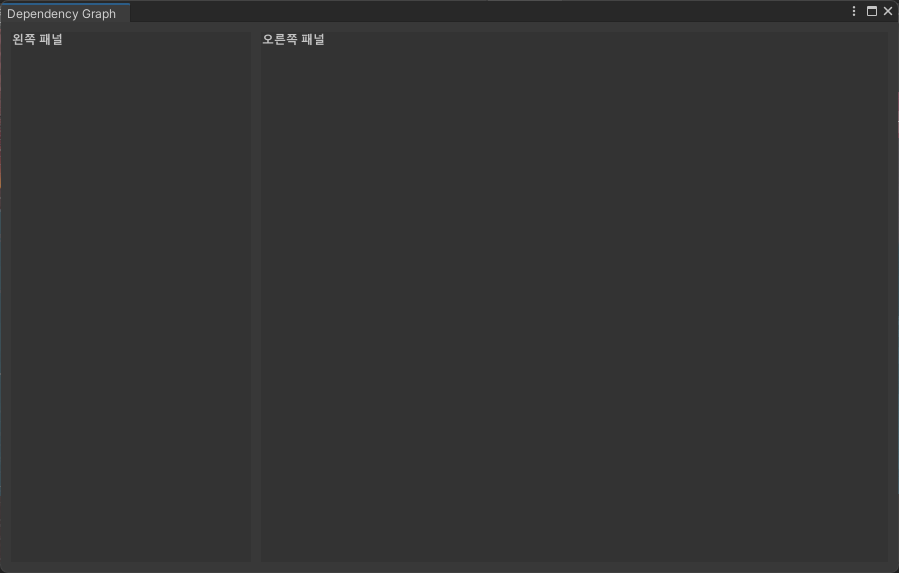

Rectr를 이용하여 어디부터 어느 정도 크기를 그릴지 나타낼 수 있다.

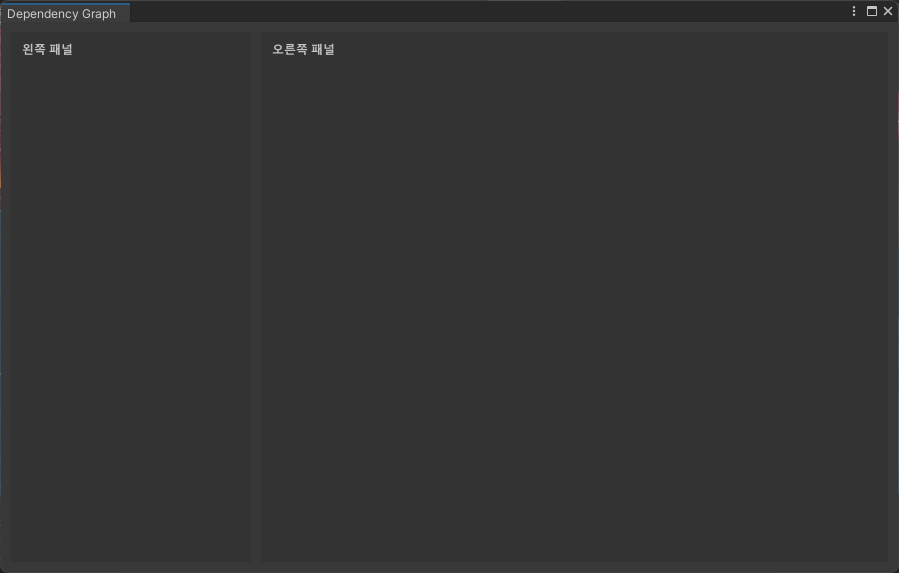

그리고 패널 제목이 너무 패널과 붙어 있는 것 같으니 Content Rect를 추가하여 padding을 넣어보자.

 private void DrawControlPanel()
{
    leftPanelRect = new Rect(mainRect.x, mainRect.y, leftPanelWidth, mainRect.height);
    leftContentRect = new Rect(leftPanelRect.x + contentPadding, leftPanelRect.y + contentPadding, leftPanelWidth - contentPadding, mainRect.height - contentPadding);
    GUI.Box(leftPanelRect, "");

    GUILayout.BeginArea(leftContentRect);

    GUILayout.Label("왼쪽 패널", EditorStyles.boldLabel);

    GUILayout.EndArea();
}

private void DrawGraphView()
{
    rightPanelRect = new Rect( leftPanelRect.x + leftPanelWidth + panelSpacing, mainRect.y, mainRect.width - leftPanelWidth - panelSpacing, mainRect.height);
    rightContentRect = new Rect(rightPanelRect.x + contentPadding, rightPanelRect.y + contentPadding, rightPanelRect.width - contentPadding, rightPanelRect.height - contentPadding);

    GUI.Box(rightPanelRect, "");

    GUILayout.BeginArea(rightContentRect);

    GUILayout.Label("오른쪽 패널", EditorStyles.boldLabel);

    GUILayout.EndArea();

}

이제 레이아웃을 얼추 해결했으니 내용을 채워보자.

기능은 제외하고 GUI 컴포넌트만 추가해 보자.

우선, 에셋을 선택할 수 있는 부분부터 만들어 보자.

에디터에서 List를 관리하는 부분의 UI가 훌륭하다고 생각하여 이를 응용하려 한다.

에디터에서 List를 나타내는 UI의 이름은 ReorderableList이다.

각 액션에 대해 리스너를 달아주고 이를 표시하면 된다.

private void InitializeAssetList()
{
    assetList = new ReorderableList(selectedAssets, typeof(string), true, true, true, true);

    // 헤더 설정
    assetList.drawHeaderCallback = (Rect rect) => {
        EditorGUI.LabelField(rect, "선택된 에셋");
    };

    // 요소 그리기
    assetList.drawElementCallback = (Rect rect, int index, bool isActive, bool isFocused) => {

    };

    // 추가 버튼 이벤트
    assetList.onAddCallback = (ReorderableList list) => {

    };

    // 항목 제거 버튼 이벤트
    assetList.onRemoveCallback = (ReorderableList list) => {

    };

    // 선택 이벤트
    assetList.onSelectCallback = (ReorderableList list) => {

    };
}

private void DrawControlPanel()
{
    ...
    EditorGUILayout.LabelField("에셋 목록", EditorStyles.boldLabel);
    assetListScrollPosition = EditorGUILayout.BeginScrollView(assetListScrollPosition, GUILayout.Height(150));

    if (assetList != null)
    {
        assetList.DoLayoutList();
    }

    EditorGUILayout.EndScrollView();
    ...
}

ReorderableList.DoLayoutList()를 통해 창에 나타낼 수 있다.

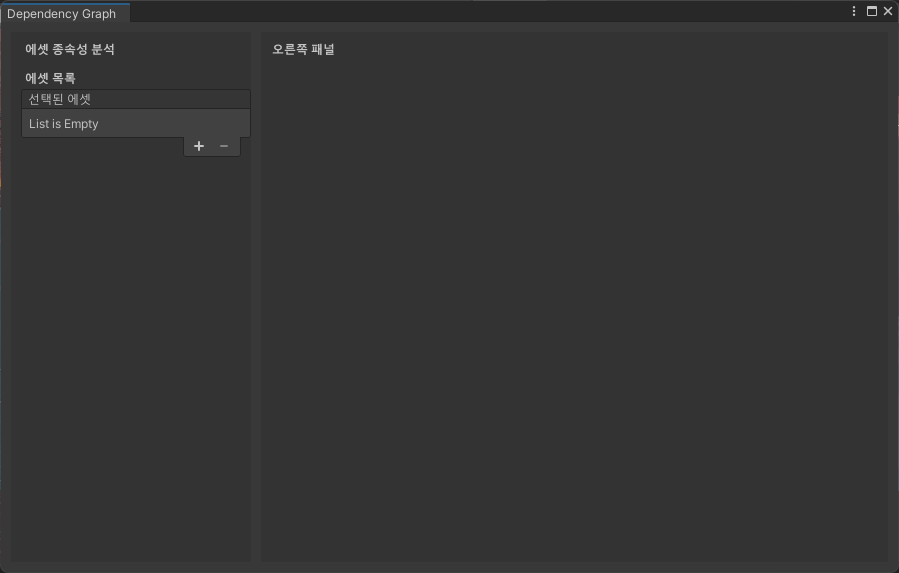

에셋 목록이 잘 보인다.

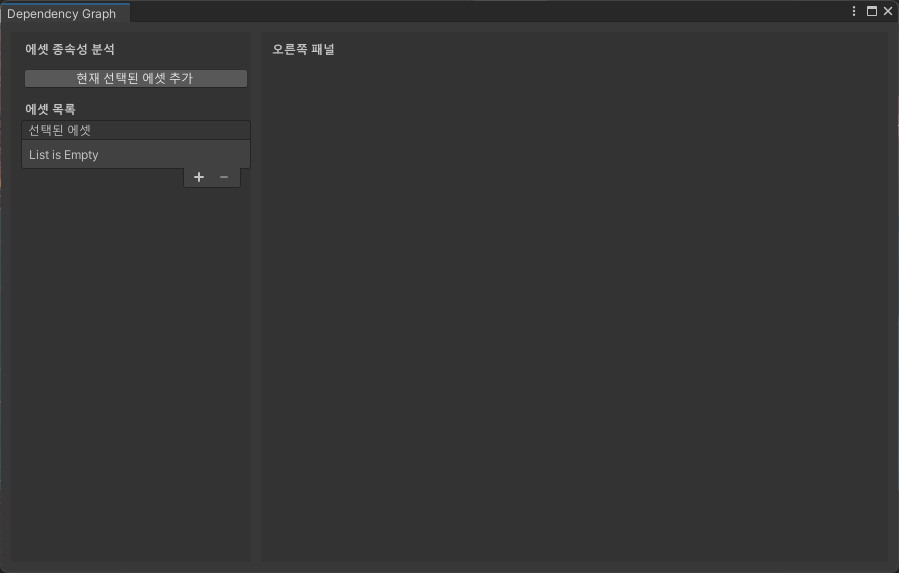

편의를 위해 현재 선택된 에셋을 바로 넣을 수 있도록 버튼을 추가해 보자.

if (GUILayout.Button("현재 선택된 에셋 추가"))
{
}

이제 에셋 목록 아래에 그래프를 그릴 수 있게 하는 버튼을 추가해 보자.

해당 버튼은 선택된 에셋이 없다면 활성화되지 않아야 한다.

따라서, DisableGroup을 활용하여 제어하면 좋을 것 같다.

EditorGUILayout.BeginVertical(EditorStyles.helpBox);
GUILayout.Label("분석 도구", EditorStyles.boldLabel);

EditorGUI.BeginDisabledGroup(selectedAssets.Count == 0);
if (GUILayout.Button("선택한 에셋 분석", GUILayout.Height(30)))
{
    // 여기에 분석 로직이 들어갑니다 (아직 구현하지 않음)
    Debug.Log("에셋 분석 시작 - 총 " + selectedAssets.Count + "개 에셋");
}
EditorGUI.EndDisabledGroup();

EditorGUILayout.EndVertical();

이 정도면 우선 컨트롤 패널의 레이아웃은 어느 정도 만들어진 것 같다.

이제 그래프 뷰를 그려보자.

그래프 뷰에는 상단에 뷰를 제어하는 버튼과 확대/축소 등 toolbar를 만들고 하단에는 그래프에 대한 정보를 표시하면 좋을 것 같다.

우선, 툴바는 다음과 같이 만들 수 있다.

EditorGUILayout.BeginHorizontal(EditorStyles.toolbar);

GUILayout.Button(EditorGUIUtility.IconContent("d_ToolHandleLocal"), EditorStyles.toolbarButton, GUILayout.Width(30));
GUILayout.Button(EditorGUIUtility.IconContent("d_GridAndSnap"), EditorStyles.toolbarButton, GUILayout.Width(30));
GUILayout.Button(EditorGUIUtility.IconContent("d_ToolHandlePivot"), EditorStyles.toolbarButton, GUILayout.Width(30));

GUILayout.FlexibleSpace();

EditorGUILayout.LabelField("확대/축소:", GUILayout.Width(60));
float zoom = GUILayout.HorizontalSlider(1.0f, 0.1f, 2.0f, GUILayout.Width(100));

GUILayout.Button("100%", EditorStyles.toolbarButton, GUILayout.Width(50));

EditorGUILayout.EndHorizontal();

툴바스타일의 Horizontal을 만들고 툴바 버튼을 추가한다.

이후, 오른쪽 끝으로 공간을 이동한 뒤 요소들을 추가한다.

그리고 실제로 그래프가 그려지는 부분은 다음과 같이 만들 수 있다.

Rect graphScrollArea = EditorGUILayout.GetControlRect(false, rightContentRect.height - 60);
GUI.Box(graphScrollArea, "", EditorStyles.helpBox);

그리고 여기에 scroll을 추가해 보자.

scrollPosition = GUI.BeginScrollView(graphScrollArea, scrollPosition, new Rect(0, 0, 2000, 2000));
GUI.EndScrollView();

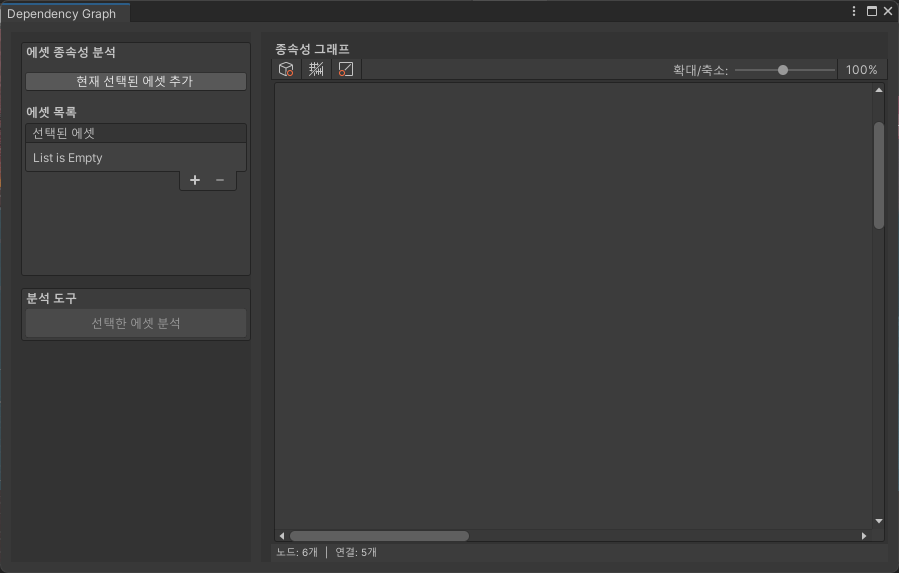

마지막으로 하단에 그래프에 대한 정보를 표시해 보자.

// 하단 상태 표시줄
EditorGUILayout.BeginHorizontal(EditorStyles.toolbar);

GUILayout.Label("노드: 6개", EditorStyles.miniLabel);
GUILayout.Label("|", EditorStyles.miniLabel);
GUILayout.Label("연결: 5개", EditorStyles.miniLabel);

GUILayout.FlexibleSpace();

EditorGUILayout.EndHorizontal();

전체 코드

using System;
using UnityEditor;
using UnityEngine;
using System.Collections.Generic;
using System.Linq;
using UnityEditorInternal;
using Object = UnityEngine.Object;

public class DependencyGraphTool : EditorWindow
{
    private Vector2 scrollPosition;
    private Vector2 assetListScrollPosition;
    private List<string> selectedAssets = new List<string>();

    private Rect mainRect;
    private Rect leftPanelRect;
    private Rect rightPanelRect;
    private Rect leftContentRect;
    private Rect rightContentRect;

    private float leftPanelWidth = 240f;
    private float panelSpacing = 10f;
    private float panelPadding = 10f;
    private float contentPadding = 10f;

    private ReorderableList assetList;

    [MenuItem("Tools/Dependency Graph")]
    public static void ShowWindow()
    {
        GetWindow<DependencyGraphTool>("Dependency Graph");
    }

    private void OnEnable()
    {
        InitializeAssetList();
    }

    private void InitializeAssetList()
    {
        assetList = new ReorderableList(selectedAssets, typeof(string), true, true, true, true);

        // 헤더 설정
        assetList.drawHeaderCallback = (Rect rect) => {
            EditorGUI.LabelField(rect, "선택된 에셋");
        };

        // 요소 그리기
        assetList.drawElementCallback = (Rect rect, int index, bool isActive, bool isFocused) => {
        };

        // 추가 버튼 이벤트
        assetList.onAddCallback = (ReorderableList list) => {
        };

        // 항목 제거 버튼 이벤트
        assetList.onRemoveCallback = (ReorderableList list) => {
        };

        // 선택 이벤트
        assetList.onSelectCallback = (ReorderableList list) => {
        };
    }

    private void OnGUI()
    {
        mainRect = new Rect(panelPadding, panelPadding, position.width - panelPadding * 2, position.height - panelPadding * 2);

        GUILayout.BeginHorizontal();

        // 왼쪽 패널
        GUILayout.BeginVertical(GUILayout.Width(300));
        DrawControlPanel();
        GUILayout.EndVertical();

        // 오른쪽 패널
        GUILayout.BeginVertical();
        DrawGraphView();
        GUILayout.EndVertical();

        GUILayout.EndHorizontal();
    }

    private void DrawControlPanel()
    {
        leftPanelRect = new Rect(mainRect.x, mainRect.y, leftPanelWidth, mainRect.height);
        leftContentRect = new Rect(leftPanelRect.x + contentPadding, leftPanelRect.y + contentPadding, leftPanelWidth - contentPadding, mainRect.height - contentPadding);
        GUI.Box(leftPanelRect, "");

        GUILayout.BeginArea(leftContentRect);
        EditorGUILayout.BeginVertical(EditorStyles.helpBox);

        GUILayout.Label("에셋 종속성 분석", EditorStyles.boldLabel);

        GUILayout.Space(10);

        // 현재 선택된 에셋 추가 버튼
        if (GUILayout.Button("현재 선택된 에셋 추가"))
        {

        }

        GUILayout.Space(10);

        // 에셋 목록
        EditorGUILayout.LabelField("에셋 목록", EditorStyles.boldLabel);
        assetListScrollPosition = EditorGUILayout.BeginScrollView(assetListScrollPosition, GUILayout.Height(150));

        if (assetList != null) assetList.DoLayoutList();

        EditorGUILayout.EndScrollView();
        EditorGUILayout.EndVertical();

        GUILayout.Space(10);

        GUILayout.BeginVertical(EditorStyles.helpBox);

        GUILayout.Label("분석 도구", EditorStyles.boldLabel);

        EditorGUI.BeginDisabledGroup(selectedAssets.Count == 0);
        if (GUILayout.Button("선택한 에셋 분석", GUILayout.Height(30)))
        {
            Debug.Log("에셋 분석 시작 - 총 " + selectedAssets.Count + "개 에셋");
        }
        EditorGUI.EndDisabledGroup();

        GUILayout.EndVertical();

        GUILayout.EndArea();
    }

    private void DrawGraphView()
    {
        rightPanelRect = new Rect( leftPanelRect.x + leftPanelWidth + panelSpacing, mainRect.y, mainRect.width - leftPanelWidth - panelSpacing, mainRect.height);
        rightContentRect = new Rect(rightPanelRect.x + contentPadding, rightPanelRect.y + contentPadding, rightPanelRect.width - contentPadding, rightPanelRect.height - contentPadding);

        GUI.Box(rightPanelRect, "");

        GUILayout.BeginArea(rightContentRect);

        GUILayout.Label("종속성 그래프", EditorStyles.boldLabel);

        // 그래프 제어 도구 모음 (상단)
        EditorGUILayout.BeginHorizontal(EditorStyles.toolbar);

        GUILayout.Button(EditorGUIUtility.IconContent("d_ToolHandleLocal"), EditorStyles.toolbarButton, GUILayout.Width(30));
        GUILayout.Button(EditorGUIUtility.IconContent("d_GridAndSnap"), EditorStyles.toolbarButton, GUILayout.Width(30));
        GUILayout.Button(EditorGUIUtility.IconContent("d_ToolHandlePivot"), EditorStyles.toolbarButton, GUILayout.Width(30));

        GUILayout.FlexibleSpace();

        EditorGUILayout.LabelField("확대/축소:", GUILayout.Width(60));
        float zoom = GUILayout.HorizontalSlider(1.0f, 0.1f, 2.0f, GUILayout.Width(100));

        GUILayout.Button("100%", EditorStyles.toolbarButton, GUILayout.Width(50));

        EditorGUILayout.EndHorizontal();

        // 그래프 영역
        Rect graphScrollArea = EditorGUILayout.GetControlRect(false, rightContentRect.height - 60);
        GUI.Box(graphScrollArea, "", EditorStyles.helpBox);

        // 스크롤 뷰 (가상 캔버스 영역)
        scrollPosition = GUI.BeginScrollView(graphScrollArea, scrollPosition, new Rect(0, 0, 2000, 2000));
        GUI.EndScrollView();

        // 하단 상태 표시줄
        EditorGUILayout.BeginHorizontal(EditorStyles.toolbar);

        GUILayout.Label("노드: 6개", EditorStyles.miniLabel);
        GUILayout.Label("|", EditorStyles.miniLabel);
        GUILayout.Label("연결: 5개", EditorStyles.miniLabel);

        GUILayout.FlexibleSpace();

        EditorGUILayout.EndHorizontal();

        GUILayout.EndArea();
    }
}
